Auf dieser Seite haben Sie die Übersicht über unsere: 30.07.2010a
HOCHSTROMSTECKVERBINDER MPX / NE / V, sowie den T-STECKER /
ULTRA DEANS “N”, Sub-D Stecker usw. also die mehrpoligen und das Zubehör
|
|
|
Einkauf:
Mehrpolige/ZUBEHOR/ Einbaurahmen
ZUBEHÖR/ZUGENTLA STUNGSPLATINE
|
auf dieser Seite finden Sie einen bildhaften Überblick über die >mehrpoligen<
|
|
MPX HSTR Original im Bild Hochstromstecker MPX Original oben, mitte,
von MPX als “M6 Stecker” (Stift) und “M6 Buchse”
bezeichnet billiger 10 Paar = 20 St. = 17,80 €
|
|
die “”SCHWARZEN”, “ROTEN”, “GELBEN” und “GRÜNEN” HSTR (6-polig), die neuen “Grünen” jetzt mit Ring
(ROHS-konform)
Original “NE” im Bild
HSTR-gelb-NE ferner schwarz, grün (olivgrün), grün mit Ring und rot lieferbar
|
|
Einbaurahmen für Hochstromsteckverbinder HSTR
|
|
T-Stecker / 60A LIPO Steckverbinder Bild T-STECKER-NB-mit Griffleiste
|
|
Graue-MPX 3-, 4-, 5-polige Servostecker und Buchse, sowie Akkustecker (zur Abb.)
|
|
9-, 15-polig Sub “C” Steckverbinder
|
|
Zugentlastungsplatine
für alle 6-polign HSTR Steckverbinder, Rumpfrahmen
|
|
MPX-Sich-Klipp HSTR Sicherungsklipp
|
|
Einbaurahmen fuer Hochstromstecker
|
|
was man alles im Internet findet:
unsere Bilddarstellung für kurze Einbaurahmen finden sie auch bei bedeutenden Mitbewerbern der Branche
Rudolf Nessel 31.08.2010
gehe zu diesem Bild:
ein-Nessel-Bild
|
|
Geschlitzte Stecker und Lamellen Goldverbinder siehe >Goldstecker<
die 2-poligen BEC Buchsen- und Stiftkabel sind lieferbar, siehe http://www.nessel-elektronik.de/BALANCERKABEL/BEC-BALANCER-KABEL/bec-balancer-kabel.html
die BEC Crimp Set’s siehe >Crimpen<
|
|
Abb. GRAUE-MPX-06-a-ha-b 3-, 4-, 5-poliger GRAUE Stecker von MPX
|
|
|
|
T - Steckverbinder / ULTRA DEANS Steckverbinder /
ULTRA DEANS “B” oder “N” Steckverbinder / 60A LIpo Steckverbinder
viele Namen und Ausführungen für das gleiche / kompartible Stecksystem
|
|
Abb.: MF-T-STECKER-10A-a3.jpg
links: T-MINI Stecker Typ “B” in der Abb. ist es 1 Paar, bei den T-MINI sind Buchse und Stecker identisch
rechts: T-Stecker “N” oder 60A LIPO Stecker
in der Mitte der T-Stecker Typ “N” mit der Griffleiste, rechts davon die T-Buchse Typ “N” mit Griffleiste
Lieferung kann paarweise erfolgen, oder Stecker und Buchs ein untershciedlichen Stückzahlen.
Zum Sichern des gesamten Stecker verwendet man SR 13 ohne oder mit Kleber zum Enschrumpfen des ganzen Steckers
Abb.: MF-T-STECKER-mit-09-a3a.jpg
T-Stecker “N” oder 60A LIPO Stecker “N” in dieser Abb. der Typ “N”, mit Griffleiste
der 60A LIPO Steckverbinder = 1 Paar auch einzeln lieferbar
links der Stecker (male), rechts die Buchse (female) Abb. ist 1 Paar |
|
|
|
6-polig HOCHSTROM STECKVERBINDER vom Original MPX
über die “V”-Typen bis zu den “NESSEL”-Typen ”NE” (in 5 Farben)
|
|
grösseres Bild siehe www.modellbau-elektronik.net
|
|
Abb.: MF-HSTR-10B-03a.jpg
Abb.: HSTR-ge-gn-mpx-08-a3
in dieser Abb. sind links die “NE” “Gelben” HSTR Typ “NE”, in der mitte die “MPX HSTR” (Original MPX) und rechts die “neuen” ”Grünen” HSTR Typ “NE” (olivgrün)
die Buchsen der “GELBEn” / “GRÜNEn” / “ROTEn” / “SCHWARZEn” HSTR Typ “NE” sind einteilig, mit offenen Buchsenkontakten
ab sofort sind “grünen NE HSTR” in “dunkel grün mit Ring” ausgeführt, siehe nachfolgende Abb.
Abb.: MF-HSTR-10C-a3-GN-Ring.jpg
Alle Kontakte sind vergoldet, das kommt bei diesem Bild nicht so richtig heraus.
das Gehäuse der olivgrünen ist aus ABS, das Gehäusematerial der “grünen mit Ring” ist Nylon, wie auch bei den “Roten” (schon immer) und “gelben” (ab März 2010) |
|
Abb.: HSTR-STECKER-06-a1-habg
oben: die Originale MPX Hochstrombuchse und HSTR Stecker.
mitte: in dieser Abb. sind die “ROTEN HSTR” diejenigen mit Ring Typ “V”
darunter die 2-teiligen grünen Buchsen und Stecker mit Steg, Typ “V”,
Die HSTR grün mit Steg Typ “V” sind bei “Nessel” im Angebot 12.05.2010
nicht zu verwechseln mit den “roten” (sowie “grünen”, “dunkel-grünen”, “gelben, “schwarzen”) Typ “NE”
(1-teiliges Buchsengehäuse, sichtbare Buchsenkontakte) Abb. weiter oben..
|
|
|
|
|

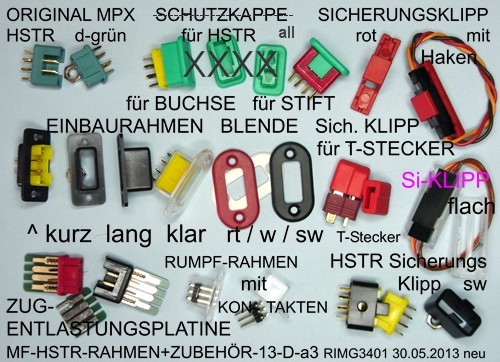

Einbaurahmen für Hochstromstecker serie “MPX” / NE” / “V” für die Do-Ko-Bu
|
|
Abb.: MF-HSTR-RAHMEN-ZUBEHÖR-10CC-a3.jpg 23.05.2010
ein Nessel Bild
mit diesem Bild von Nessel, aus der Nessel homepage-Serie schmückt ein bekannter Modellbau-Grosslieferant seine homepage. Genehmigt rudolf nessel 31.08.2010
Abb.: MPX-Rahmen-03-ha-a
links der kurze Rahmen für die Flächenverbinder, der HSTR Stecker und Buchse schauen aus dem Rahmen heraus
rechts der lange Rahmen, der Stecker, jetzt auch Dose genannt: schließt bündig ab.
Hier kann ein Blende vorgesetzt werden (Zierde)
neu die transparenten Einbaurahmen, lang |
|
Abb.: TAM-MINI-TAM-06-ha
oben im Bild sind die Stecker mit den Stiftkontakten (Metall)
unten im Bild sind die Buchsen, mit den Buchsenkontakten (Metall)
|
|
|
dieses Bild ist von 2002, diese Steckver- binder sind nach wie vor im Programm
Abb.: alle stecker-2-5-02.gif (anno ca. 2002)
Servostecker Bausätze Graupner / Futaba mit “Rahmen” dem Plastik- innenteil mit Haltezunge
“D” 2mm Stecker + Buchse zum Teilen
“DB” 2mm Buchse
“B” 4mm Stecker (MC) zum Teilen
“BS” 4mm Stecker, kurz (MC)
und Buchse “BB”
PP35 Stecker und Buchse
4mm Stecker + Buchse mit Einlötvertiefung
Typ “S” Lamelle aus deutscher fertigung
2mm Stecker + Buchse Typ “S” mit Einlötvertiefung.
Griff 4mm und 2mm rot/sw/ gelb
rote Hochstromstecker Hochstrombuchse
Akkuverbinder “C” und Kleine “AA”
3,5mm Griff rot / transp.
MPX Hochstromstecker und
Hochstrombuchse
SUB “D” 9-polig Buchse 15-pol. Buchse
Akkuverbginder klein Typ “AA”
SUB “D” 9-polig Stecker 15-pol. Stecker
5-polige graue MPX Stecker und Buchse
auch 3-, 4-polige graue am Lager
Bananenstecker-Einbaubuchse isoliert am Lager in rot und schwarz
Abb.: alle-stecker-2-5-02
|
|
Abb.: sr-ste-0903ba-ha
den passenden PolyOlefinen Schrumpfschlauch finde Sie auf der Seite “PolyOle..”
die Isolierungder Stecker mit den Griffen finden Sie hier.
|
|
Abb.: KLIPPs-HSTR-06-a-hag
Sicherungsklipp für die 6-poligen Hochstromstecker von MPX, “NE” und auch für die Anderen,
mit beigelegter Beschreibung, siehe auch http://www.nessel.info/html/stecker.htm
(www.NESSEL.info >Goldstecker<
1 VE = 6 St. 4,00 € + Porto |
|
.
Abb.: ZUGENTLASTUNG-MPX-a3.jpg
Abb.: ZUGENTLASTUNG-MPX-a3
Zugentlatungsplatine hier mit dem Original MPX HSTR, auch für die “NE” Typen von Nessel |
|
Abb.: HSTR-gelb-08-b3
das eingeprägte “NE” ist deutlich erkennbar, ebenso das “+” und “-”
das Gehäusematerial der “roten”, “gelben” und “grünen mit Ring” Typ “NE” ist 2010 Nylon,
das Material der “schwarzen” und “grünen” (olivgrün) HSTR Typ “NE” ist noch ABS |
|

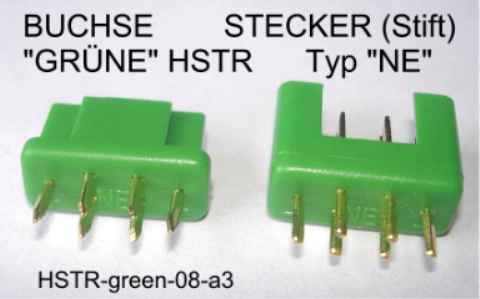

Abb.: HSTR-green-08-a3 (olivgrün)
|
|
|
|
