hp # 15 19.08.2010
|
|
|
Entstörmaterial, kaufen:
|
|
FERRITRINGE
|
|
blaue-FERRITRING
|
|
KLAPPFERRIT
|
|
C-Entstoerung
|
|
FERRIT-Bilder
|
|
Technische Informationen siehe www.NESSEL.inf, gehe zu http://www.nessel.info/html/ferrit.html
mit pi Filter
und m Ende dieser Seite
|
|
breitbandige, hochinduktive Ferritringe für die Servokabel- und Motorentstörung
“3E “ = Ferritmaterial 3E25
|
|
Ring Farbe
|
Da x Di x h
|
€ / St.
|
€ / 10
|
€ / 25 bzw. 100
|
AL wert XL
|
|
X 27 weiss
|
27x14x10 3E
|
a 1,20 €
|
a 0,95 €
|
a 0,80 € / 25
|
5000nH
|
|
X 25 N blank
|
25x15x10
|
a 0,60 €
|
a 0,50 €
|
a 0,45 € / 25
|
2700 G
|
|
X 23 weiss
|
23x13x8 3E
|
a 0,95 €
|
a 0,80 €
|
a 0,70 € / 100
|
3E25
|
|
X 19 weiss
|
19x10x15
|
a 0,80 €
|
a 0,75 €
|
fast all
|
|
|
X 17 weiss
|
17x9x7
|
a 0,60 €
|
a 0,50 €
|
a 0,45 /100
|
3900 nH
|
|
X 15 weiss
|
15x8x5 3E
|
a 0,50 €
|
a 0,45 €
|
a 0,40 € /100
|
2650nH
|
|
X 13 weiss
|
13x7x5 3E
|
a 0,50 €
|
a 0,40 €
|
a 0,34 € / 100
|
3050nH
|
|
X13 jetzt weiss
|
|
|
|
|
|
|
breitbandig, hochinduktiv Ferritringe (Import), für Servokabel, Motorentstörung (Pi-Filter)
die blauen Ferritringe, günstig durcj
Direktimport, haben vergleichbare Induktionen wie die orangen Ferritringe. Details ggf. www.NESSEL.info “Ferrit”
|
|
Typ
|
Grösse
|
€ / St.
|
€ / 10 St.
|
€ / 100 / VE
|
Blindwid. bei
25MHz 100
|
|
X 26 B
|
25 x 15 x 7
|
a 0,65 €
|
a 0,60 €
|
a 0,55 € / 25
|
23 r 73 r
|
|
X 17 B
|
17 x 10 x 6,3
|
a 0,40 €
|
a 0,35 €
|
a 0,26 € / 100
|
20 r 58 r
|
|
X 14 B
|
14 x 8,6 x 6,3
|
a 0,30 €
|
a 0,30 €
|
a 0,22 € / 50
|
a 0,18 €/100
|
|
X 12 B
|
12 x 6 x 6
|
a 0,30 €
|
a 0,25 €
|
a 0,19 € / 50
|
26 r 68 r
|
|
X 9 B
|
9,5 x 5 x 4,8
|
a 0,25 €
|
a 0,20 €
|
a 0,16 € / 50
|
14 r 61 r
|
|
|
|
|
|
|
|
|
Ferritringe im Angebot
|
|
X 12N blank
|
12 x 6 x 6
|
ausverkauft
|
|
|
|
|
X 17 kantig
|
|
auf
|
Anfrage
|
für Industrie
|
|
|
Sonderausführungen an induktivem Material
|
|
X 127
|
Wandler Spei-
|
cherring
|
teuer
|
a ca. 16,00 €
|
|
|
L99
|
Drossel 4x12
|
2 1/2 Wdg.
|
a 0,45 €
|
a 0,40 € / 10
|
L1, L99
|
|
L82
|
Drossel
|
10 / 68 /
|
220/820 uH
|
a 0,30 €
|
a 0,25 € / 10
|
|
|
|
|
|
|
|
|
Klapp-Schalen Ferrit - Klappferrit - ENTSTÖRRINGE, induktive Entkoppler,
magnetische Entkoppler (Induktivitäten).
Das 15mm / 20mm lange Ferritrohr ist füpr die Klappferrite mittig geteilt, (mit einer Planfläche), so kann man ein Kabel / die Kabel zum Empfänger nachträglich mit dem Entstörring umschließen.
Auch im
Video-Bereich und bei PC’s werden diese Ferritringe und Klappferrite zur Entstörung eingesetzt. Auch induktive Entkoppler oder magneteische Entkoppler genannt.
Beide Ferritteile der Klappferrite sind in einem
Plastik-Klappgehäuse, so erhalten die planen Flächen des geteilten Ferritrohres einen guten magnetischen Kontakt miteinander, wenn’s Kabel eingelegt ist. Das Ferrit-Material ist breitbandig, hochinduktiv. Die
Typen 6,5 sind aussen quadratisch, deshalb schwerer.
Klappschalenferrite und Ferritringe auch in Industrie- und Großverbrauchermengen lieferbar. Netto - Angebot bitte anfordern.
|
|
Typ
|
Kernlänge x
x Bohrung x
x D-Aussen
r=rund / e=eckig
Gewicht
|
Preis / St.
|
€ / 10 St.
|
€ / 25 St.
per 24.06.2008
|
Blindwid. bei 100 MHz
X L (Blind-R)
|
|
KLS X 3,5
|
15x3,5x8 6g
|
a 0,70 €
|
a 0,60 €
|
a 0,50 €
|
121 Ohm
|
|
KLS X 5,0
|
Kern 20x10x5
10g
Da: 29 x 16 mm
|
a 0,80 €
|
a 0,70 €
|
a 0,60 €
|
125 Ohm
|
|
KLS X 6,5
|
K: 26x6,5x15 e
34g
Da: 32x20 eckig
|
a 0,90 €
|
a 0,75 €
|
a 0,65 €
|
127 Ohm
|
|
KLS X 7,5
|
28x7,5x15 ru
25g
Da: 45 x 19 rund
|
a 1,00 €
|
a 0,85 €
|
a 0,80 €
|
157 Ohm
|
|
KLS X 9,0
|
28x9,0x15 ru
23g
Da: 31 x 21 rund
|
a 1,00 €
|
a 0,85 €
|
a 0,80 €
|
139 Ohm
|
|
KLS X 11
|
Kern: 28x11x18 ru 25g
Da: 33x11x25 ru
|
a 1,10 €
|
a 1,00 €
|
a 0,95 €
|
195 Ohm
|
|
KLS X 13
|
Ke: 30x13x27 ru
60g
Da: 33 x 31 rund
|
a 1,95 €
|
a 1,60 €
|
a 1,45 €
|
150 Ohm
|
|
Plastikgr.
|
X3,5 25x14 r
|
X5 30x15 r
|
X6,5 32x20 e
|
X7,5/9 31x21 r
|
X/9 31x21 r
|
|
|
a: Aussenmass
|
= Plastikgrösse
|
X11 33x31 r
|
X13 34x31 r
|
|
|

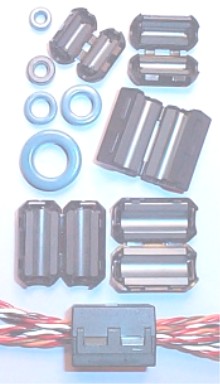

Bild KLS- 01a
|
Abb. KLS-01a / KLS-X-01
|
|
|
|
|
|
Im Bild links sind von oben links nach unten:
X9b, KLS X3,5 KLS X5,0, X12N, X14B, X17B,
X26B, KLS X6,5, KLS X7,5, KLS X 7,0,
KLS X10 mit Kabel abgebildet
KLS X13,0 ist nicht in diesem Bild
|
rechtes Bild:
X9B (oben links) X12N / KLS X3,5 KLS X 5
X14N X17N KLS X6,5 (eckig)
X26N KLS X7,5 KLS X9,0
KLS X10, darunter X25b, X23 or, X25sw, X27or
|
|
Abb.: KLAPPFERRIT-06-a2-ha
|
|
Abb.: MF-KLAPPFERRIT-09-a3
|
|
Die neuen Ferritringe X14 B und X17 B
haben einen größeren Innenlochdurchmesser, damit man die bereits konfektionierten GR- und Fu-Kabel noch mehrmals durchschlingen kann. Weitere Informationen zur Entstörung finden Sie am Ende dieser Seite “Ferrit” und auf meiner homepage www.NESSEL.info “Ferrit”.
Durch Direktimport konnten die Preise der blauen Ferritringe, der Klappschalenferrite deutlich gesenkt werden. Es folgen die andren Entstörmittel, wie Entstoerkondensatoren am Motor.
|
|
|
|
Motorentstoerung mit Kondensatoren = Entstoerkondensatoren
|
|
Beachten Sie, daß jeder (Bürsten-) Motor entstört werden muß, auch die teuersten Motore, wo der Entstör-kondensator “schon eingebaut” ist. Dieser eingebaute Kondensator ist klein,
meist nur 10nF bis 47nF groß = 0,010uF. Meine Kollegen
und ich empfehlen immer einen Kondensator von 0,47uF = 470nF von Pol zum Pol des Motors einzubauen. Der jungfräuliche Motor benötigt ihn oft nicht, aber der Motor altert und sprüht dann Funken an den Bürsten, die sich nach einiger Zeit als Störungen bemerkbar machen: Dann ist der Fahrtsteller oft der “Schuldige” und er kann nichts dafür. Bei ihm glühen die Endstufen (bei FET-Brücken) und es wird teuer. Dies ist vermeidbar, wenn von Anfang an der Motor mit Kondensatoren entstört wird. Hierzu biete ich Entstörsätze an:
Auch die heutigen “bürstenlosen Motore” “ Brushless” erhalten sinnvollerweise Entstoerkondensatoren.
|
|
|
|
C MOTORENTSTÖR C 0,47uF RM15mm 10mm 0,40 € 0,35 € / 10
C MOTORENTSTÖR C 0,47uF RM 5mm 0,25 € 0,20 € / 10
von Pol zu Pol des Motors einbauen.
C MOTORENTSTÖR C 0,47uF AX IAL 63V 0,60 € 0,50 € /10 0,44 € /100
C MOTORENTSTÖR C 0,47uF AX IAL 100V 0,60 € 0,50 € /10 0,45 € /100
von Pol zu Pol des Motors einbauen.
SK22/68 KERAM C 22nF / 47nF RM5mm 0,18 € 0,15 € /10 0,14 € /25 0,12 € /100
Diese Hilfskondensatoren (wenn zur Hand), jeweils von Pol zum Motorgehäuse einbaueen.
C ENTSTÖR SET 63V 1x0,47uF axial + 2 x 47n / 22nF 0,90 € 0,85 € /5 0,75 € /10
C ENTSTÖR SET 100V 1x0,47uF axial + 2 x 22nF (100V) 0,90 € 0,85 € /5 0,75 € /10
die 0ß,47 uF
von Pol zu Pol des Motos einbauen. Die 22nF / 47nF / 68nF Kondensatoren werden vom Pol zum Motorgehäuse eingebaut. Sind die Störungen unheimlich, kann das Motorgehäuse auch zum “-Fahrakku” verbinden.
|
|
|
|
|
|
|
|
|
Abb.: empf-kls-ring-7-00
|
|
die Ferritringe werden nahe am Empfänger in die Servokabel eingebunden.
In die Klappschalenferrite können alle zum Empfänger führenden Servokabel
eingeklappt werden. Das Empfänger-Akkukabel bleibt “außen vor”. Bild empf-kls-ring-7-00
weitere Informationen am Ende dieser Seite und unter www.NESSEL.info Ferrit.
|
|
Die Abb. oben zeigt, daß die Entstörmittel am besten kurz vor dem Empfänger installiert werden.
Wer beim Aufbau seines Modells das optimale zur Störsicherheit tun möchte, schlingt alle
Kabel, die zum Empfänger führen 3...9 mal durch einen Ferritring. Wobei der X13 / X12N / X 12B / X14B ausreicht. DIES GILT AUCH für das gedrillte Kabel, denn das gedrillte Kabel reduziert zwar die magnetische
/ elektrische Störeinstrahlung, aber 100% kann es die Störungen auch nicht “absorbieren”.
Die Klappschalenferritringe “KLS X..” sind eine wunderbare Technik für
“die Entstörung danach”. Das Motto
“Klappe zu und Ruh” vom Kollegen Ralf Heinisch, hat wirklich etwas Positives. Es ist ein schneller Test, ob man mit einer Entstörungs-
maßnahme weiter kommt.
Man kann die einzelnen Leitungen die zum Empfänger
führen 1 bis 5 mal durch je einen Klappschalenferritringoder Ferritring führen (wickeln, grössere Wirkung),
oder alle zum Empfänger führenden Servo-, Motorsteller- und Empfängerkabel gemeinsam in den
Klappschalenferritring einlegen. Das Kabel zum Empfängerakku
bleibt hier jedoch “aussen vor”.
Achten Sie darauf, daß die Kabeleinlage nicht zu dick wird. Die beiden Schalenhälften der Klappschale müsen
Kontakt miteinander haben. Man kann die Klappschale nach dem Verschließen auch noch mit einem Kabelbinder sichern, denn der Plastik verliert im Laufe der Z eit eventeulle etwas Haltekraft, wenn das Kabelpaket
in der Bohrung dick ist.
Die Ferrit-Schalenhälften besonders der neuen Klappschalenferrite sind 100% plan und passen saugend aufeinander. Man könnte auch auf die Plastikschale verzichten und die
beiden Schalenhälften mit einem Kabelbinder zusammenpressen.
Störungen / Entstörung ist ein immer wieder aktuelles Thema. Eine Störminderung um dan Faktor 2 kann durch die Verwendung eines Pi-Filters erreicht werden.
Das “Pi” Filter:
Der Motorstrom wird über einen Ferritring zum Motor geführt und wieder zum Drehzahlsteller zurück.
Die beiden Kabel zum Motor umschlingen
1 bis 3- mal den Ferritring. Beide Kabel werden auf der gleichen Seite (vorn) des Ringes eingesteckt, das eine wird dann auf der linken Ringhälfte angeordnet, das 2. Kabel auf der rechten Hälfte angeordnet. So wird der Ferritring: z. B. X23 / X25N / X26B / X27 nur von den Störimpulsen belastet, die einen hohen Widerstand sehen und nicht vorwärts (zum Steller und Empfänger ) kommen.
|
|
|
|
