auf dieser Seite finden Sie:
|
|
oben: Buchsenkontakte Typ “N” in Reihe am Band
darunter je 3 Stiftkontakte Typ “B”
pin-set-02-b
mehr CRIMP-KONTAKTE
|
|
Crimp-Set für Servostecker und Kupplungsstecker Bausätze
|
|
BEC-Crimp-Set Crimp Set für die 2-poligen roten BEC Verbinder
|
|
Crimp Zange “N” die blaue Crimp Zange Typ “N”,
für Servokabel-Kontakte und BEC Kontakte
Bedienung zur Crimp Zange “N” http://www.nessel.info/html/crimpen.html#Beschreibung-Crimpzange
|
|
CRIMP-ZANGE-EH-XH ausverkauft
|
|
CRIMP-ZANGE-1306
|
|
Kabel-Litzen-adrig
|
|

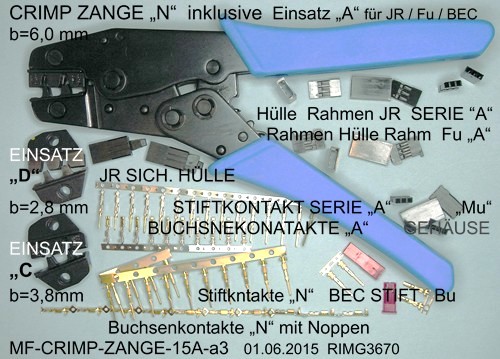

Abb.: MF-CRIMP-ZANGE-10B-a3.jpg
die blaue CRIMP-ZANGE Typ “N” 27,50 € plus Porto 3,00 € in Deutschland
mit dem Crimp Einsatz “A” für AWG 24 - 30 also für die JR, Fu und MPX Serevokabel-Buchsenkontakte und Stiftkontakte, sowie die (roten) 2-poligen BEC Buchsen und Stiftkontakte
ferner mit dem Crimpbereich AWG 18 - 22 für TAM und AMP Buchsen- und Stiftkontakte bis 0,5qmm (0,75qmm) Kabel.
(plus 3,00 € Versandkosten wie bei jeder Bestellung bei Nessel ELektronik GmbH) innerhalb Deutschland |
|
Abb.: crimp-einsatz-f1-b
die Crimpeinsätze sind lieferbar, Informationen siehe www.nessel.info >crimpen<
Crimp-Einsatz “A”: AWG 24 - 30 mit AWG 18 - 22 (Backenbreite ca. 6mm)
Crimp-Einsatz “B”: AWG 24 mit AWG 18 (Backenbreite ca. 6mm)
Crimp-Einsatz “C”: AWG 24 - 30 schmale Backen (ca. 3,8mm),
Bereich AWG 18 - 22 ist hier nicht nutzbar
in der Abbildung sind es je 2 Crimp-Set von “A”, “B” und “C”
|
|
Die Crimp Zange “N” auch für die Balancerkontakte der “EH” / “XH” Serie mit Crimp Einsatz “C” (extra)
da die Pressbacken eine Breite von 6mm haben, ist der strandartmäßige
Einsätze “A” (AWG 24-30) mit
AWG 18-22 zunächst nicht für die Kontakte “EH”, “XH” geeignet. Bringen Sie jedoch die Crimpbacken auf eine symmetrische Breite von 3,7 bis 4,0 mm, so lassen sich die “EH” und “XH” Kontakte hervorragend mit der Crimp Zange “N” (mit Einsatz “C”) crimpen. Dies ist eine aktuelle Info aus dem Hause “NESSEL”.
Der bearbeitete Crimp Einsatz “C” ist von “nessel” zu beziehen zu 15,50 € plus Porto 3,00 €.
die unbearbeiteten Crimpbacken “A” und “B” (für große Kabelquerschnitte) für 12,50 € plus Porto 3,00 €
mehr Details unter http://www.nessel.info/html/crimpen.html (Deatil Informationen zum Crimpen)
|
|
Crimp Einsatz “A”
|
AWG 24 - 30
|
für Servokontakte
|
von JR, Fu, MPX
|
a 12,50 €
|
|
a 12,50 €
|
AWG 18 - 22
|
für TAM + AMP mit
|
0,5 bis 0,75qmm
|
|
|
|
|
Crimp Einsatz “B”
|
AWG 14
|
für TAM / AMP
|
1 + 1,5qmm
|
a 12,50 €
|
|
a 12,50 €
|
AWG 24
|
für TAM / AMP
|
1,5 + 2,5qmm
|
|
|
|
|
Crimp Einsatz “C”
|
AWG 24 - 30 / schmal
|
nur für “EH” / “XH” Kontakte
|
o. k.
|
a 15,50 €
|
|
bearbeitet (schmal)
|
|
|
|
|
|
der bearbeitete Crimpeinsatz ist ein gelungener Versuch, um die “Crimp Zange N” auch für die “EH” und “XH” Kontakte einsetzbar zu nachen, lieferbar.
|
|

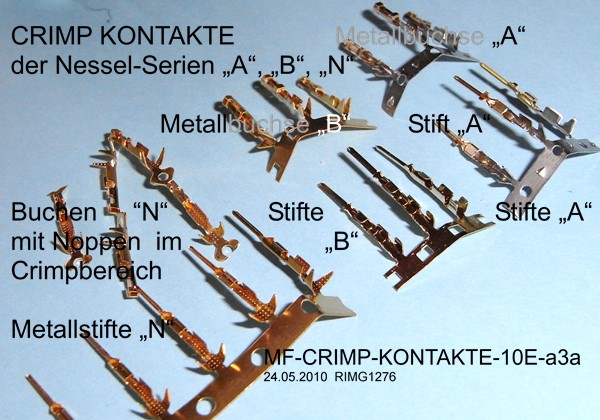

Abb.: MF-CRIMP-KONTAKTE-10E-a3a. alle Kontakte sind vergoldet
links: die Buchsen-und Stiftrkontaktge der Serie “N”, mit dem genoppten Crimpbereich, die Mtrallbuchse ein
Stahlblättcheneinlage
mitte die Kontakte der langjährigen Kontakt Serie “B”
rechts die neue Kontaktserie “A” |
|
|
|
Berichte zum Crimpen und unserer Crimpzange “N” finden Sie z. B. von Ulrich Köster unter http://www.rc-network.de:80/magazin/artikel_08/art_08-050/art_050-01.html allgemeine Berichte: http://www.rc-network.de >RCN-Magazin< >Crimpen< Beitrag „Crimpen von Servokabeln – vom Anfänger zum Anfänger< von U. Köster und noch mehr Beiträge, wie Crimpen - Herstellung von Servokabeln von Herrn R. Primosch und Andere Autoren.
auch unter www.NESSEL.info >Crimpen< und http://www.nessel.info/html/crimpen.html finden sie viele Infos
Viel Spaß und Erfolg wünsche ich Ihnen weiterhin beim Hobby,
Mit Gruß Rudolf Nessel 22.01.2010
|
|
SETs zum Konfektionieren von Empfängeranschlußkabeln = Servokabel und die Gegenkabel = Kupplungskabel kann ich für Futaba und Graupner anbieten.
Es gibt div. Ausführungen, Verpackungseinheiten und Staffelpreise, wie bei Nessel Elektronik üblich.
Sollen nur einzelne Stecker konfektioniert werden, so kann man dies bei geschickter Hand mit der Zange
ausführen. Werden mehr Kabel benötigt, rentiert sich die Crimp Zange “N” aus unserem Angebot. Die Crimpung der Drahtlitzchen und der PVC Isolierung erfolgt bei dieser Profi Zange in einem Arbeitsgang. Sie hat
Preßdruckverstellung, und Schnelllösung. Für AWG 28 - 24 (0,13qmm bis 0,35qmm, auch 0,50qmm o. k.für die Servokabel) / und AWG 22 - 18 (0,8qmm - 0,32qmm, für AMP und Tamiya Stecker 1qmm).
Die Plastikteile =
Rahmen, in die die Metallbuchse und Metallstifte eingesteckt werden, haben Haltezungen. So ist der Metallstift / Metallbuchse im Plastikteil ordentlich fixiert und gehalten. Dies gilt sowohl für die Graupner, Futaba
und BEC Stecker (2-polig) Stecker.
Wird ein Kupplungskabel (mit en Metallstiften) konfektioniert, wird dann auch noch die Hülle benötigt.
Nur für die Crimp-SETs “N” können einzelne Metallbuchsen und
Metallstifte geliefert werden, ebenso die Plastikteile = der Rahmen und die Hülle (Hülle für die Kupplungskabel mit den Metallstiften).
Diese Crimp Zange “N” hat 6mm breite Pressbacken. Somit ist sie spezielle für die JR / Fu und MPX (Universalsystem) Kontakte geeignet. Ebenso für die 2-poligen BEC Buchsen- und
Stiftkontakte.
Für die Kokam Sensorbalancer Buchsen ist sie nicht geeignet, weil deren Crimpbereich nur ca. 4mm ist, somit würden die Einsteckbereiche dieser Metallbuchsen auch gequetscht.
Ebenso ist sie nicht
für die Mini-Servostecker “JST” geeignet, aus dem vorgenannten Grund, der Crimpbereich für diese kleinen Kontakte ist nur ca. 3 - 4mm.
Wer es probieren möchte kann
die Crimpbacken beidseitig etwas verschmälern, wie es beim Crimpeinsatz “C” ausgeführt ist.
Crimpen Sie sich ihr Servokabel selbst, so haben Sie immer ein genau passendes Servokabel, bzw. eine genau gelängte
Verlängerung und eine saubere Kabelführung im Modell. Seit vielen Jahren haben wir die blaue Crimpzange Typ “N” in unserem Programm.
|
|
|
Abb.: pin-set-02-b
d
Abb.: pin-set-02-b
obere Kontaktreihe (Metallbuchse) ist der Typ “N”, mit den Noppen in der Metallschale, wo die (dünne) Kupferlitze fesgehalten wird. |
|
SET’s zum selbstkonfektionieren,
im Bild: Fu und GR SETs, Angebot hier im Anschluss.
Die Rahmen für die Aufnahme der Buchsen- und Stiftkontakte hat eine Breite
von 7,7mm. Manchmal muss es auf 7,5mm heruntergefeilt werden. Die Original JR / Graupner haben teilweise 7,5mm, auch die neuen von “Spektrum” und die Typen “V”.
Um hier weiter
zukommen, wird Nessel demnächst Rahmen Typ “V” anbieten, die 7,5mm breit sind. Grundsätzlich werden aber die Bausätze “B” und “N” nicht mit dem Rahmen “V” geliefert, da der
schmalere Rahmen wieder mehr Luft in den Kupplungen (Hüllen) hat.
|
|
vergoldete Servokabel Crimp SET = Servokabel SET (4-teilig = 3 vg Metallbuchse + 1 Rahmen)
und die Kupplungskabel SET = JR Ku-Ka Set =
( 5-teilig = 3 vg Metallstifte + 1 Rahmen + 1 Hülle) Typ “N” oder “Typ “B” zum Selbstkonfektionieren.
Die technische Beschreibung der Servosteckertypen “N” / “B” / “D” finden
Sie auf der homepage www.NESSEL.info <crimpen>
|
|
|
|
Verpackungseinheit
|
Verpackungseinheit
|
Hestellbezeichnung
|
1 Set beinhaltet
|
|
10 Set 7,00 €
|
25 Set 17,00 €
|
GR Crimp Set Typ “N”
|
3 Metallbuchse vg genoppt
+ 1 Rahmen
für JR / Universal
|
|
10 Set 7,00 €
|
25 Set 17,00 €
|
Fu Crimp Set Typ “N”
|
3 Metallbuchse vg genoppt
+ 1 Rahmen
für Fu
|
|
|
|
|
|
|
10 Set 8,50 €
|
25 Set 21,00 €
|
GR Ku-Ka Crimp Set “N”
|
3 Metallstifte, vg, genoppt
+ 1 Rahmen + 1 Hülle für JR / GR / Universal
|
|
10 Set 8,50 €
|
25 Set 21,00 €
|
Fu Ku-Ka Crimp Set “N”
|
3 Metallstifte, vg, genoppt
+ 1 Rahmen + 1 Hülle für Fu
|
|
|
|
|
|
|
es folgt der Typ “B”, der billiger ist, aber kompatibel zu “N” 15.05.2009
|
|
10 Set 3,90 €
|
100 Set 29,00 €
|
GR Crimp Set “B”
|
3 Metallbuchse vg + 1 Rahmen für JR (standart 7,7 mm)
|
|
10 Set 3,90 €
|
100 Set 29,00 €
|
Fu Crimp Set “B”
|
3 Metallbuchse vg + 1 Rahmen für Fu (standart)
|
|
|
|
|
|
|
10 Set 3,90 €
|
100 Set 29,00 €
|
GR Crimp Set “A”
|
3 Metallbuchse vg + 1 Rahmen für JR (standart 7,7 mm)
|
|
|
|
|
|
|
JR und Fu Kupplungskabel Crimp Set Bestellbezeichnung: “JR Ku-Ka Crimp Set”
|
|
10 Set 4,30 €
|
100 Set 33,00 €
|
JR Ku-Ka Crimp Set”
|
3 Metallstifte vg + 1 Rahmen 1 Hülle für JR (standart 7,7 mm)
|
|
10 Set 4,30 €
|
100 Set 33,00 €
|
Fu Ku-Ka Crimp Set”
|
3 Metallstifte vg + 1 Rahmen 1 Hülle für Fu (standart)
|
|
|
|
|
|
|
es folgt die Serie “VN” mit den nur 7,5mm breiten Rahmen, wobei auch die Kupplungs-Hüllen nur für diese schmalen Rahmen geeignet sind, als Typ “NV” gekennzeichnet, nur für
JR / GR zu verwenden.
|
|
10 Set 7,50 €
|
25 Set 18,00 €
|
GR Crimp Set Typ “NV”
|
je 3 Metallbuchse vg genoppt
je 1 Rahmen “V”
für JR schmal (7,5 mm)
|
|
10 Set 9,00 €
|
25 Set 22,00 €
|
GR Ku-Ka Crimp Set “NV”
|
3 Metallstifte, vg, genoppt
je 1 Rahmen + 1 Hülle “V” schmal (7,5mm)
für JR Mini Empf.
|
|
|
|
(plus 3,00 € Versandkosten wie bei jeder Bestellung bei Nessel ELektronik GmbH)
|
|
Metallbuchsen (für Servokabel
und Metallstifte (für Kupplungskabel, oder Servogegenkabel) mit den Plastikteilen gibt es nur im System “N” einzeln, den Typ “B” im 100er Set
Zum Konfektionieren eines
Servokabels werden 3 Metallbuchsen und 1 Plastikteil “N” (Rahmen) benötigt. Technische Unterschiede Typ “N” und Typ “B” siehe www.nessel.info >crimpen<.
Die Servosysteme Typ “B”, “N” und “D” sind kompartibel und passen gegenseitig.
Alle Metallteile sind vergoldet, die Plastik-Rahmen haben die Haltezunge. Die
Hülle beim Typ “N” hat den Haltesteg: die Hülle Typ “N” ist ausverkauft. Die neuen Hüllen haben ebenfalls ein ordentliches Führungsdreieeck, um ei falsches Einstecker der Servokaberl in
die Kupplung (Verlängerung zu verhindern.
Unterschied “B” und “N”: die Metallteile sind immer vergoldet, der Typ “N (teurer) hat im Crimpbereich für die Kupferlitzen kleine Noppen in der Metallschale, wodurch die Servokabel besseren Halt haben. Die Metalllaschen beim Typ “N” sind etwas länger, ich meine, dadurch ist der Typ “N” besser für die dickeren Kabel (0,5qmm) geeignet, beim Crimpen, bzw. montieren der Stecker müssen oft diese Metalllaschen etwas gekürzt werden..
|
|
Einzelstücke Metallbuchsen, -stifte und Plastikrahmen und Hüllen. 14.06.2010
|
|
Metallbuchse „N“ vg
|
AWG 22-26
0,13 - 0,35qmm
|
für Servo Kabel
|
a 0,20 €
|
0,19 / 10
|
0,16 € /100
|
|
Metallstift „N“ vg
|
AWG 22-26
auch für 0,5qmm
|
für Kupplungskabel
|
a 0,23 €
|
0,21 / 10
|
0,18 € / 100
|
|
|
|
|
|
|
|
|
Metallbuchse „B“ vg
|
AWG 22-26
0,13 - 0,35qmm
|
für Servo Kabel
nur im 100er Set
|
|
100 St. 5,50 €
|
300 St. 12,50 €
|
|
Metallstift „B“ vg
|
AWG 22-26
0,13 - 0,35qmm
|
für Kupplungskabel
nur im 100 Set
|
|
100 St. 6,00 €
|
300 St. 13,50 €
|
|
|
|
|
|
|
|
|
Plastikteil
„N“ = “N1”
Rahmen 7,7mm breit
|
wird für Servokabel und Kupplungskabel benötigt
|
für Ka + Ku-Ka
|
a 0,20 €
|
0,18 / 10
|
0,16 € / 100
|
|
Plastikteil „NV“
Rahmen 7,5mm breit
|
wird für schmalen Servokabel der Superr Mini Empf. benötigt
|
für die Servokabel primär
|
a 0,22 €
|
0,20 / 10
|
0,18 € / 100
|
|
Plastikteil „N2“, die HÜLLE
|
bei Kupplungskabel nötig, das Über
schiebeteil (Hülle / Kappe)
|
a 0,20 €
|
0,18 / 10
|
0,16 € / 100
|
|
Hinweis: Für Servokabel ist das Plastikteil “N” = ”N1” (Rahmen) nötig,
für die Kupplungskabel ist “N” = “N1” (Rahmen) und die Hülle “N2” nötig.
|
|
|
|
|
|
2 - polige BEC - Buchsen-Crimp-Set (Kontakt = Buchse = female) (Akkuseite)
und 2 - polige BEC - Stift-Crimp-Set (Kontakt = Stift = male)
|
|
BEC-Buchsen-Cri mp- SET
|
1 Set = 2 Metallbuchse vg +
+ 1 Rahmen ( der kleinere Teil
|
10 Set 3,90
|
100 Set 29,00 €
|
|
BEC-Stift-Crimp-S et
|
1 Set = 2 Metallstifte vg +
+ 1 Rahmen (der größere Teil)
|
10 Set 3,90
|
100 Set 29,00 €
|
|
Die Meatllstifte und Buchsen der 2-poligen roten BEC Stecker sind nicht kompartibel mit denen der Servostecker, sie können aber mit der CRIMP ZANGE “N”
ordentlich verarbeitet werden.
|
|
|
|
|
|
|
|
|
1-adriges Silikon und PVC Kabel zur Konfektionierung der Balancerkabel
passend für die “EH”, XH” Kontakte 28.06.2010
|
|
10 m 2,00 €
|
100 m 14,50 €
|
1 x 0,25qmm PVC rot, schwarz oder weiss
|
1,5 mm Da
|
|
1m a 0,50 €
|
10 m a 4,50 €
|
1 x 0,5qmm Silikon rot, schwarz, hellblau,
gelb, grün
|
1,5 mm Da
|
|
25 m = 11,25
|
100m 43,50 €
(in Box)
|
|
mehr für Silikon bei http://www.nessel-elektronik.de/Silikonlitze/silikonlitze.htm#silikonkabel
für PVC bei http://www.nessel-elektronik.de/Servolitze/servolitze.html#2-adrig-Litze
|
|
Crimp Set für die Balancer Buchsenkabel Typ “EH” siehe >Crimpen<
”EH” Buchsen Set
|
|

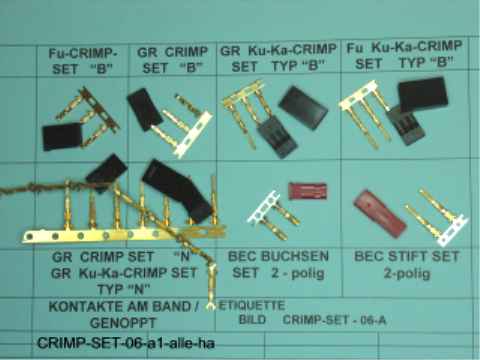

Abb.: CRIMP-SET-06-a1-alle-ha
alle Crimp Set auf eine Blick
|
|
Abb.:\CRIMP-SET-06-a4-GR-N-ha
Metallkontakte der Serie “N”, mit dem genoppten Crimpbereich und dem Stahlblättchen in der Buchse
|
|
|
|
die “EH” oder “XH” Buchsen-Kontakte / Stiftkontakte lassen sich nicht
mit unserer blauen “Crimp Zange “N” crimpen, da die Kontakte mit ihrem Crimpbereich kürzer sind als die Servokontakte. Hierfür gibt es ab Oktorber 2008 den Crimp Einsatz “C” zur baluen “Crimp Zange “N”.
”Crimp Zange EH / XH” ist ab Jajnuatr 2010 ausverkauft.
Kontakt - Set siehe >Balancerkabel< klicken: EH-Buchsen-Set
|
|

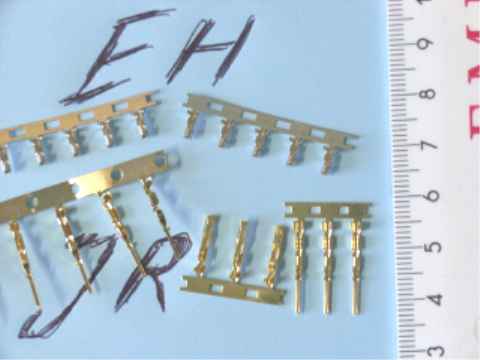

Abb.: crimp-contact-EH-08-a.jpg
“EH” Buchsen Crimp Set: http://www.nessel-elektronik.de/BALANCERKABEL/EH-BALANCER-KABEL/eh-balancer-kabel.html#EH-STIFT
WANNE-CRIMP-SET
“XH” Buchsne Crimp Set http://www.enssel-elektronik.de/BALANCERKABEL/XH-BALANCER-KABEL/xh-balancer-kabel.html#XH-Buchse
n-set
hier die “EH” Buchsenkontakte und “JR” Servo-Buchsen und Stiftkontakte im Vergleich
im Bild unten: Stiftkontakt für JR/FU Typ “N”, dann Buchse und Stift Typ “B”
im Bild obere Reihe: 2 x 5 “EH” Buchsenkontakte (crimpen mit Crimp Einsatz “C”)
|
|
es folgt ein Bild der Empfängerakku / Senderakkukabel
|
|
|
|
Abb.: SERRVO-KOD-04-a-90ha
Spezialanschlusskabel Beschreibung folgt, ist im Prospekt schon ausgeführt
|
A: MPX Buchsenkabedl Orginal MPX
B: “JST” Buchsenkabel
C: “JST” Steckerkabel / Stiftkabel
D: GR Empfängerakkuanschlusskabel
(Buchsenkabel) mit 2 x 0,5qmm SILIKON
auch in Futaba lieferbar
E: BEC Buchsenkabel Silikon2x 0,5qmm
F: BEC Buchsenkabel in PVC 2x0,25qmm
G: GR 12cm Verlängerung 3x0,25 oderr 3x0,14
H: Fu Senderakkuladekabel mit mB-Stecker
I: MPX Empfängerakkuanschlusskabel Typ “B”
K: BEC Stiftkabel PVC 2x0,25qmm
L: wie G:
M: GR Senderakkuladekabel mit B-Stecker
N: MPX Servokabel Typ “B” 3x0,14 / 3x0,25qmm
O oben: Orginal MPX Empfängerakkuanschlusskabel
O unten grau/sw Senderakkuanschlußkabel
MPX wie MC30, MC40 usw.
P unten: Orginal MPX Servokabel
Q: wie G, hier ist der Kupplungsstecker
27.07.2004
|
|
|
|
Abb.: sr-ste-0903ba-ha
den
passenden PolyOlefinen Schrumpfschlauch finden Sie auf der Seite >PolyOlefine<
gehe zu: http://www.nessel-elektronik.de/PolyOlefine/polyolefine.html
die Isolierung der Stecker mit den Griffen finden Sie bei den >GOLDSTECKER<
gehe zu: http://www.nessel-elektronik.de/Goldstecker/goldstecker.html .
|
|
PolyOlefiner Schrumpfschlauch mit Kleber von SR 1,6 bis 16 mm in rot + sw,
ferner SR 25 bis SR 65mm Durchmesser in schwarz
siehe >PolyOlefine< gehe zu: http://www.nessel-elektronik.de/PolyOlefine/polyolefine.html#MIT-KLEBER
|
|
Abb: CRIMP-Z-1306-b1b
Die “Crimp Zange 1306”
hat drei Crimpbereiche, ist aber nicht für die JR / Fu Servokontakte geeignet,
nur für die TAM / AMP Kontakte mit Kabelquerschnitten von 0,5 qmm bis 2,5qmm
 |
|
CRIMP-ZANGE “EH” / “XH” ausverkauft
diese einfache Crimp Zange (ohne Ratsche) ist für die kurzen “EH” und “XH” Buchsenkontakte geeignet.
auch mit dieser Zange werden die Kontakte in einem Arbeitsgang gecrimpt. Leider ist sie nicht so komfortabel wie die Crimp Zange “N” für die Servokontakte. Derzeit ausverkauft
bitte wählen sie die Crimp Zange “N” plus dem Einsatz “C”
dieser Einsatz hat günstigere Crimpgrössen als die “Crimp Zange EH/XH”
(plus 3,00 € Versandkosten wie bei jeder Bestellung bei Nessel ELektronik GmbH)
 |
|
