hier   www.NESSEL-ELEKTRONIK.de
ein Elektronik Bauteileangebot für den Modellbau, aktueller  Warenliste mit Preisen (inkl. 19% MWSt) technischen Details, Versandkosten in D 4,50 € (f. Endverbraucher).
SCHRUMPFSCHLAUCH PVC und PolyOlefine, GOLDSTECKER, Silikonlitze, EH-, XH-Balancerkabel, Servokabel (konfektioniert), Servolitze, Zwillingslitze in Sil, usw.

Rudolf NESSEL         GISELASTR.  35        D-63500  SELIGENSTADT
 TEL. (0049) (0)6182-1886
Kernzeit 9 bis 13 Uhr             FAX 06182-3703

e-mail: nessel@nessel-elektronik.de   Info LIQUIDATION
     eeuro-cn-2016-05-02-LA    eeuro-cn-2016-09-10-LA eeuro-cn-2017-11-04-LA   04.11.2017

bitte geben Sie auch bei e-mail Bestellung ihre Tel. Nr. für Rückfragen an.   Danke

im September 2017: die Angebotspalette hier auf dieser hompage ist nur noch zur Information meines alten und jungen Kundenstammes da. Der grösste Teil dieses Angebotes ist jetzt bei der jungen Fa. Nessel Elektronik, Inhaber Jürgen Holzwarth in Aspach und kommt dort in den neuen Warenkorb www.NESSEL-ELEKTRONIK.net der sich langsam füllt.  Tel.  07191-3401955 H 0173-3000872 info@Nessel-Elektronik.net . Der neue Warenkorb umfasst die Angebote für die Modellbauer und die Nettopreise für den Modellbaufachhandel und Industriekunden.
Ihre Bestellung geben Sie bitte bei der jungen Fa. Nessel Elektronik auf. Crimp Set “N” erhalten Sie noch von mir und für Fragen stehe ich Ihnen weiterhin gerne zur Verfügung.

Auf dieser Seite finden Sie die:           10.05.2017
6- und 8-poligen HOCHSTROMSTECKER  Original “MPX”, “NE” und “V” (Vogel / Muldental)







10 Paar  Original “NE” Stecker + Buchse in grün mit Ring 10,60 €
1 Paar 1,06 € / 10
gehe zu
GRÜNE HSTR MIT RING “NE”

HSTR Original “NE”
gelbe, rot, schwarz
  in Polyamid (Nylon)
10 Paar = 9,40 €
1 Paar 0,94 € / 10



  HSTR-Übersichtsbild
HSTR-gelb-NE   im Bild
grüne HSTR NE im Bild mit Ring
Einbaurahmen im Bild, Angebot, bei >Zubehör<
HSTR ABS Nylon-alle   im Bild

Angebot der Hochstromstecker - HSTR
Original MPX, Nessel, Vogel
MPX HOCHSTROMSTECKER ORIGINAL MPX
HOCHSTROMSTECKER-NESSEL
.
MPX-HSTR-Original

schwarze HSRT NE   10 P = 9,40
rote HSTR NE     rote sind auch am Lager
gelbe HSTR NE     10 P =  9,40 €
HSTR grün-NE     mit Ring  10 P = 10,60 €
grüne HSTR mit Ring “NE”   Angebot
.
HSTR ROT mit RING “V”
.
8 polige HSTR
.
.
Do-Ko-Bu “V”   Doppelkontaktbuchse  grün
.Do-Ko-Bu rot mit Ring   Typ “V”

Sicherungsklipp   siehe >Zubhör<
Zugentlastungsplatine
Einbaurahmen

 gehe  8-polige HOCHSTROMSTECKER



   6-polig HOCHSTROM STECKVERBINDER vom Original MPX
über die “V”-Typen  bis zu den “NESSEL”-Typen ”NE”
(in 3 Farben) und Zubehör


grösseres Bild siehe
MPX HOCHSTROMSTECKER Grossbild


Die Originalen “MPX Hochstromverbinder (immer dunkelgrün) und haben offenliegende Buchsenkontakte,   mit dem eingeprägten “+”  “-” Zeichen und dem eingeprägten “MPX”, die Buchsengehäuse sind einteilig!  wie die neuen Typen von Nessel mit “+” “-” und “NE”, Preis hier per Stück = St., bzw. Paar = P
Original MPX Hochstromstecker und  Buchse  BILLIGER !!!!!  “Buchse M6” und “Stecker M6”
Geeignet für Ströme bis 35A in beiden Richtungen.  Auf gut deutsch, 10A pro Kontakt,   Kontakte vergoldet,
Abb. der Kontakte siehe
http://www.nessel.info/html/stecker.htm#HSTR-STIFTKONTAKT

die Original MPX Hoschstromstecker und Buchsen oder die “NE” Typen:
Wählen Sie unser Qualitätsprodukt, die “grünen Original NESSEL Stecker und Buchse” in grün (mit oder ohne Ring), gelb, rot und schwarz im Polyamid Gehäuse.
gehe zu  gruene-HSTR-mit-Ring-NE
Technische Details, wie Kontakte, Gehäusematerial  ABS / Nylon - Polyamid / MPX und V Kunststoff siehe HSTR-Material

HSTR MPX Bu

Hochstrom Buchse Org. MPX grün
“M6 Buchse”  sichtbare Buchsenkontakte

a 1,00 €

a 0,92/ 10

a0,87/50

a 0,84 /100

HSTR MPX St

Hochstrom Stecker  Org. MPX grün
“M6 Stecker”   (Stift)

a 1,00 €

a 0,92 / 10

a0,87/50

a 0,84 /100

    MPX HSTR Paare

10 Paar  HSTR  Original MPX
Stecker + Buchse   Typ “MPX”

10 Paar

18,40 €

1,84 € / Paar  a 10




Hochstromstecker Rot mit Ring und Buchse Typ “V”
die einfache / alte Ausführung mit Lötring (entfernbar)
das Buchsengehäuse ist hier 2-teilig, verklebt und kontrolliert  19.09.2014
Geeignet für Ströme bis 35A in beiden Richtungen
auf gut deutsch: 10 A pro Kontakt,   Kontakte vergoldet      Preise per Stück

HSTR rot St m Ring

Hochstrom Stecker  rot mit Ring Typ “V”

a 1,00 €

a 0,89 / 10

a0,85/50

a 0,82 /
/ 100

HSTR rot Bu m Ring

Hochstrom Buchse rot mit Ring Typ “V”

a 1,00 €

a 0,89 / 10

a0,85/50

a 0,82 /
/ 100

 HSTR  ROT mit Ring Paare  “V”

10 Paar  HSTR  ROT mit Ring,
Typ “V”  10 Stecker + 10 Buchse

10 Paar

17,80 €

1,78 € / Paar














Do-Ko-Bu   (Hochstrom)-Doppelkontaktbuchse  Typ “V”    grün
unsere Kurzbezeichnung für diese hochwertige 6-pol Buchse ist “Do-Ko-Bu” grün
das Gehäuse dieser HSTR Do-Ko-Bu ist 2-teilig, hochwertig ultraschall verschweißt
03.03.2011
Geeignet für Ströme bis 45A in beiden Richtungen ( 60A laut Herstellerangaben).
auf gut deutsch: 15 A bis 20 A pro Kontakt,   Kontakte vergoldet      Preise per Stück
10.05.2017

DoKoBu

Hochstrom-Doppelkontakt-buchse
grün (ohne Ring)


a 1,40 €
per Stück

a 1,30 / 10
a = per St.

a1,20/50

a 1,15 /100

HSTR Stecker

Hochstrom Stecker  grün für die Do-Ko-Bu
Typ “V”

a 1,10 €

a 1,00 / 10

a0,95/50

a 0,90 / 100

als HSTR Stecker zur Do-Ko-Bu (Buchse) können sie jeden anderen HSTR Stecker wählen, bevorzugt dann der MPX Stecker, oder die Typen aus der “NESSEL” Serie “NE” (voll kompartibel)
die Do-Ko-Bu ist nicht vorgesteckt, bei der 1. Steckung fester Sitz, aber dann o. k.













  Do-Ko-Bu rot  (Hochstrom)-Doppelkontaktbuchse  Typ “V”    mit Ring
unsere Kurzbezeichnung für diese hochwertige 6-pol Buchse ist “Do-Ko-Bu”
das Gehäuse dieser HSTR Do-Ko-Bu ist 2-teilig, hochwertig ulktraschall verschweißt
03.03.2011
Geeignet für Ströme bis 45A in beiden Richtungen ( 60A laut Herstellerangaben).
auf gut deutsch: 15 A bis 20 A pro Kontakt,   Kontakte vergoldet, die “ROTEN HSTR mit Ring”
sie sind nicht vorgesteckt, bei der 1. Steckung fester Sitz, aber dann o. k.

DoKoBu rot m. Ring

Doppelkontaktbuchse  rot mit  Ring
Typ “V”

a 1,50 €
per Stück

a 1,40 / 10

a 1,30 / 25

a 1,25 / 50

rote HSTR Stecker mit Ring

Hochstromstecker rot  mit Ring
 Typ “V”   (zur DoKoBu)

a 1,20 €

a 1,10 / 10

a 1,05 / 25

a 1,00 / 50

als HSTR Stecker zur Do-Ko-Bu (Buchse) können sie auch jeden anderen HSTR Stecker wählen, nur sind diese dann meist ohne Ring (ausser der “grüne HSTR Typ “NE” mit Ring”    (voll kompartibel)















     und hier die
6-poligen “NESSEL” HOCHSTROMSTECKER in 3 Farben

 Die “GELBEN” HSTR sind kompatibel zu all den anderen HSTR Steckverbinder
Der Typ “NE” hat die offenen Buchsenkontakte
  in “schwarz”, “rot”, “gelb”, “grün” und “dunkel-grün mit Ring”
 mit dem eingeprägten “NE”: Original Nessel Typ “NE” lieferbar.
Dunkelgrün ab Mai 2010 hat den Orignal MPX Farbton, der Steckverbinder hat aber als deutliche Kennzechnung als Nessel Typ die Kabel Lötringe: also “grün mit Ring”   ”NE”
17.07.2015



10 Paar “gelbe” HSTR Stecker + Buchse Typ “NE” (Polyamid / nylonartig)

10 Paar

9,40 €

a 0,94 € / 10 Paar

Gehäuse aus Polyamid

Gelbe HSTR Buchse Org. NE (gelb)
sichtbare Buchsenkontakte

a 0,60 €

a 0,50 / 10

a 0,46 / 50

a 0,42 /100

Gehäuse aus Polyamid

Gelbe Hochstrom Stecker  Org. NE (ge)
die Stecker / Stift  ab KW 45/2015 wieder lieferbar

a 0,60 €

a 0,50 / 10

a 0,46 / 50

a 0,42 /100

billiger



10 Paar

-----

-



  diese ”oliv-grünen” HSTR Typ “NE” haben absichtlich ein anderes grün (olivgrün) erhalten, als die Originalen MPX                   die olivgrünen” sind ausverkauft                       30.10.2011

Gehäuse aus ABS

oliv-grüne Hochstrom Buchse Org. NE

sind ausverkauft





Gehäuse aus ABS

schwarze HSTR Buchse Org. NE


sind ausverkauft



unsere die 6-poligen Hochstromsteckverbinder in “gelb”, “schwarz”, “grün”  und “rot” (NE) sollen Baugruppen und Strompfade kennzeichnen helfen.  Das Gehäusematerial der heutigen Angebote ist durchweg in Polyamid (Nylon artiges Material), das temperaturbeständiger ist als das ABS Material.













    “schwarze” HSTR  Stecker + Buchse Typ “NE” in Polyamid      12.12.2013

Gehäuse aus Polyamid

10 Paar “schwarze” HSTR  Stecker + Buchse Typ “NE” (Polyamid / nylonartig)

10 Paar

9,40 €

a 0,94 € / 10 Paar

Gehäuse aus Polyamid

schwarze HSTR Stecker  aus Nylon
   Original   “NE”

a 0,60 €

a 0,50 / 10

a 0,46/ 50

a 0,42 /100

Gehäuse aus Polyamid

schwarze HSTR Buchse aus Nylon
   Original   “NE”

a 0,60 €

a 0,50 / 10

a 0,46 / 50

a 0,42 /100

da die HSTR Stecker (Stift) schneller all werden, als die Buchsen, sind Diese teurer



    diese “roten HSTR Typ “NE” haben keinen Lötring.
Die Typen mit Ring sind die “HSTR ROT mit Ring von “V”, oder als Do-Ko-Bu gehe zu
mit Ring

Gehäuse aus Polyamid

10 Paar “rote” HSTR  Stecker + Buchse Typ “NE” (Polyamid / Nylon artig)

10 Paar

9,40 €

a 0,94 € / 10 Paar

Gehäuse aus Polyamid

rote Hochstrom Buchse  Org. NE
sichtbare Buchsenkontakte, Gehäuse einteilig

a 0,60 €

a 0,50 / 10

a 0,46 / 50

a 0,42 / 100

Gehäuse aus Polyamid

rote HSTR Stecker  Org. NE

a 0,60 €

a 0,50 / 10

a 0,46 / 50

a 0,42 / 100

:

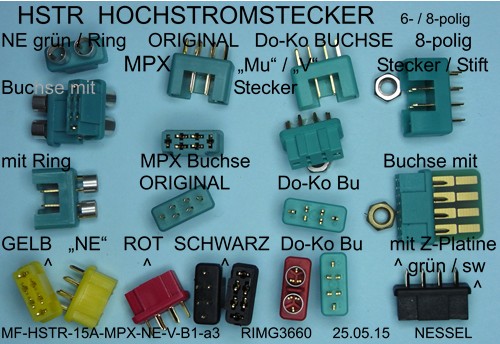

Abb.: MF-HSTR-15A-MPX-NE-V-B1-a3
die aktuelle Auswahl der 6- und 8-poligen HOCHSTROMSTECKER “HSTR”  Mai 2015
die dunkelgrünen mit Lötring (Farbe wie die MPX, deshalb mit Lötringing)
bei den Doppel-Kontakt Buchsen gibt es die roten mit Lötring, die grünen Do-Ko Bu ohne
Alle Kontakte sind vergoldet, das kommt bei diesem Bild nicht so richtig heraus.
das Gehäuse von allen Original Nessel “NE” HSTR ist Polyamid (nylonartig), kein ABS.
Das Gehäusematerial vom Original “MPX” und “Mu” / “V” HSTR ist mit Glasfaser verstärkt
die 8-poligen Gehäuse sind aus ABS.


 Die “GRÜNEN HSTR mit Ring”
sind kompatibel zu all den anderen HSTR Steckverbinder
Der Typ “NE” hat die offenen Buchsenkontakte
  in “schwarz”, “rot”, “gelb” und “grün mit Ring”
 mit dem eingeprägten “NE”: Original Nessel Typ “NE” lieferbar.
Dunkelgrün ab Mai 2010 hat den Orignal MPX Farbton, der Steckverbinder hat aber als deutliche Kennzechnung als Nessel “NE” Typ den Löt-Ringe: also “grün mit Ring”
10.05.2017

Gehäuse aus Polyamid

grüne HSTR Stecker und Buchse mit Ring  Typ “NE”

10 Paar

10,60 €

a 1,06 € / 10 Paar

Gehäuse aus Polyamid

grüne HSTR Stecker mit Ring Typ “NE” (Stück)

a 0,70 €

a 0,65 / 10

a 0,53 / 50

a 0,49 / 100

Gehäuse aus Polyamid

grüne HSTR Buchse mit Ring  Typ “N” (Stück)

a 0,70 €

a 0,65 / 10

a 0,53 / 50

a 0,49 / 100

der Lötring lässt sich problemlos entfernen.

           8-polige HSTR         8-polige Hochstromstecker

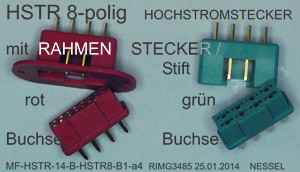

Abb.: MF-HSTR-14-B-HSTR8-B1-a4

8-polig HOCHSTROMSTECKER
grün,    zum Löten, zusammenstecken
  (10 + 10 Stück) =
10 PAAR  = 21,50 €
a 2,15 € / Paar
5 Paar       a 12,50 €     a 2,50 € / Paar

1  8-polig Stecker    a 1,40 € / Stück
1  8-polig Buchse     a 1,40 € / Stück

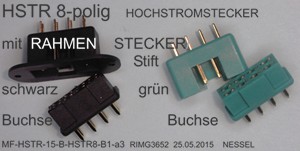

Abb.: MF-HSTR-15-B-HSTR8-B1-a3.

8-polig HOCHSTROMSTECKER
in schwarz,
 Stifte sind im Befestigungsrahmen, zum
Löten, zusammenstecken
(10 + 10 Stück) =
10 PAAR  = 21,50 €
a 2,15 € / Paar
5 Paar       a 12,50 €     a 2,50 € / Paar

1 St.  8-polig Stecker mit Rahmen
 rot / jetzt nur in schwarz lieferbar
   a 1,40 € / Stück
1 St.  8-polig Buchse  rot / schwarz
a 1,40 € / Stück

es gibt auch 8-polige Zugentlastungsplatinen siehe >Zubehör<


Abb.:  HSTR-STECKER-06-a1-habg
oben: die Originale MPX Hochstrombuchse und HSTR Stecker.
mitte: in dieser Abb. sind die “ROTEN HSTR” diejenigen mit Ring Typ “V”
darunter die 2-teiligen grünen Buchsen und Stecker mit Steg, Typ  “V”,
Die HSTR grün mit Steg Typ “V” sind bei “Nessel” ausverkauf
nicht zu verwechseln mit den “roten” (sowie “grünen”, “dunkel-grünen”, “gelben, “schwarzen”) Typ “NE” (1-teiliges Buchsengehäuse, sichtbare Buchsenkontakte) Abb. weiter oben..

Abb. ZUGENTLASTUNG-MPX-a3.jpg

Abb.: ZUGENTLASTUNG-MPX-a3
Zugentlatungsplatine hier mit dem Original MPX HSTR, auch für die “NE” Typen von Nessel und die “V” Typen
es ist auch die 8-polige Zugentlastungsplatine lieferbar, gleicher Preis wie die 6-polige


Abb.:HSTR-gelb-08-b3

das eingeprägte “NE” ist deutlich erkennbar, ebenso das “+” und “-”
das Gehäusematerial der  “roten”, “gelben” und “grünen mit Ring” Typ “NE”  ist ab März 2010 Nylon,
das Material der “olivgrünen” HSTR Typ “NE” ist noch ABS, Diese sind aber ausverkauft.

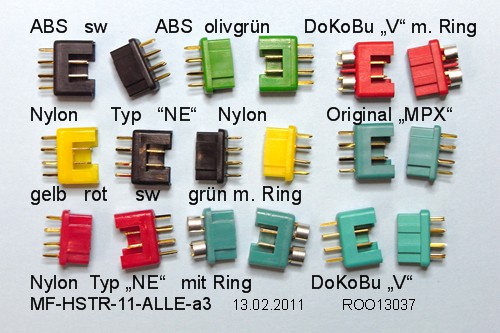

  Abb.: MF-HSTR-11-ALLE-a3

die ABS olivgrünen sind all, alle anderen HSTR der “NE” Serie sind aus Poyamid (nylonartig, temperaturbeständiger als ABS  25.09.2014

Ende dieser Seite
