Auf dieser Seite haben Sie die Übersicht über unsere:    15.05.2016
T-STECKER / ULTRA DEANS Typ “N”
die XT 60  im Gehäuse  die “EC 3” und  “EC 5” im Gehäuse
die 2-poligen BEC Stecker: siehe
BALANCERKABEL-2-polig-”BEC”







T-STECKER
T-Stecker + Buchse (60A) mit Griffleiste (Nylon)
10 Paar = 7,00 €

XT60 neu 07-2013
temperaturstabiler
10 Paar  = 20 Stück auch mix 14,50 €
3 Paar 4,50 €

XT90
1 Paar 2,70 €
Paar a 2,70 € = 2 St.
5 Paar   11,50 €
Paar a 2,30 € / 5P = 10 St.

 XT 150
1 Paar 4-teilig
4 x 1,00 € = 4,00 €

EC3-STECKER
5 TP Stecker   3,50 €
5 TP Buchse  3,00 €
= 5 Paar = 6,50 €

EC5-STECKER
5 TP Stecker   6,50 €
5 TP Buchse  6,00 €
= 5 Paar = 12,50 €

auf dieser Seite 2-polige Stecker im Bild
.
T-XT-EC im Bild
.
T+T-MINI im Bild
.
Angebot der T-Stecker / Ultra Deans Typ “N”:
.
T-STECKER       billiger  ULTRA DEANS “N”
10 Paar = 20 Stück = 7,00 €    Stück a  0,35 € / 20
.
und T-Mini-Stecker
10 Paar = 20 Stück = 5,00 €    Stück a  0,25 € / 20
.
XT 30   neu ab 02/2016

XT60
XT60 im Polyamid-Styrol Gehäuse, kein ABS
1 Paar 1,60 €
Stück a  0,80 €
10 Paar  = 20 Stück mix = 14,50 €
20 Stecker oder Buchse a 0,725 € / 20 St.

XT 150 6,0mm slit Goldi
1 Paar 4-teilig 4 x 1,00 € = 4,00 €     billiger  02/2016
1 Paar 6-teilig 6 x 1,00 € = 6,00 €     billiger  02/2016


XT90     und XT 90 S  Antiblitz
XT90 Stecker   (4,5mm slit Stecker)
1 Paar 2,80 €
Paar a 2,80 €             = 2 St. mix
5 Paar   11,50 €
Paar a 2,30 € / 5P  = 10 St. mix
10 Paar  22,00 €
Paar a 2,20 € / 10P   = 20 St. mix

EC3-STECKER mit Lamelle
  (3,5mm Stecker + Buchse im Gehäuse (blau))
5 TP Stecker 3,50 €
(1mm Abstand)  a 0,70 € / 5
5 TP Buchse  3,00 €    (3mm Abstand)  a 0,60 € / 5

EC5-STECKER   mit Lamelle
  (5,0mm Lamellen Stecker + Buchse im Gehäuse
5 TP Stecker 6,50 €
(1mm Abstand)  a 1,30 € / 5
5 TP Buchse  6,00 €    (3mm Abstand)  a 1,20 € / 5
5 Paar (je 5 Stecker + 5 Buchse) EC5  12,50 €
das TP = Teilpaar  besteht aus 1 Gehäuse und 2 Kontakten
Stecker (Stift = Lamelle) oder Buchse
Einlötvertiefung (Di = 5mm, Da = 6,4mm) bis 8qmm Litze / Kabel



   T - Steckverbinder   /   ULTRA DEANS Steckverbinder /
ULTRA DEANS “C” oder “N” Steckverbinder /  60A Lipo Steckverbinder
viele Namen und Ausführungen für das gleiche / kompartible Stecksystem.
im Anschluss
XT 60 /  XT 90 / XT 150 / EC 3 und  EC 5  Steckverbinder
technische Details, Lötarbeite, Chemie der Gehäuse,  gehe ABS-Polyamid-Gehaeusematerial


Abb.: MF-T+XT150+EC3-5-STECKER-15-D-a3

XT90-im-Bild   in gross

Abb. in gross, gehe zu:
T-XT-EC3-Stecker-im-Bild   bei www.modellbau-elektronik.net
oben in der Abb. die XT 150, die neue Serie der gelben “XT 60” (07-2013) Hochstromsteckverbinder sind aus einem Mischpolimerisat Polyamid und Styrol und sind jetzt temperaturstabiler als die seitherige Serie (“2012”),
2-polig  verpolsicher, gefolgt vom “XT 90” Buchse + Stecker
im Anschluss die “EC3” (3,5mm Lamellen Stecker und “EC5” Lamellen Stecker 5,0mm mit Einlövertiefung

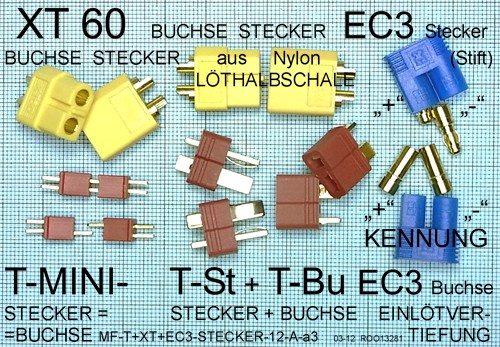

darunter links die T-Mini Stecker “Lipoly” und dann die T-Stecker mit Griffleiste (60 A Typ) / Ultra Dean Typ “N”
darunter links:  T-MINI Stecker, ist es 1 Paar, dann ist Buchse und Stecker identisch
mitte: der  T-Stecker “N” ( 60A) mit Schutzkappe, gefolgt von der T-Buchse (mit Griffleiste)
Lieferung kann paarweise erfolgen, oder Stecker und Buchse in unterschiedlichen Stückzahlen.
rechts: die  “EC 3” 3,5mm Goldbuchse Serie mit Gehäuse, das Gehäuse hat “+” “-” Markierung
rechts aussen: die “EC 5” 5,0 mm Goldbuchse mit Gehäuse, das Gehäuse hat “+” “-” Markierung
davor liegend die MPX Hochstromstecker mit den ORIGINAL MPX, Doppelkontakbuchse Typ “V” rot mit Ring
gefolgt von den  “NESSEL” HSTR in gelb, rot, gelb mit HSTR Sich. Klipp, grüne “NE” mit Ring
Zum Sichern des gesamten T-Steckers verwendet man  SR 13 ohne oder mit Kleber zum Enschrumpfen des ganzen Steckers
Für “EC 3” den  SR 15 : 5   für  “EC 5”  den SR
für T-Mni  SR 8,0 : 3,0, der SR 6,4 ist etwas knapp (aber möglich)
T Stecker mit Maßen
http://www.nessel.info/html/stecker.htm#T-STECKER-vermasst
zum Einschrumpfen des gesamten XT60 Stecker nimmt man  SR 15 : 5 oder SR 16 : 4 mit Kleber



           T Stecker  & T Mini Stecker   billiger          Porto + 4,50 in D
ein 60A Steckverbinder im temperaturfesterem Gehäuse

T Stecker mit Griffleiste

T-Stecker / 60A Lipo-Stecker + Buchse
mit Griffleiste      Typ ”NC”
das Paar = 2 Stück

1 Paar = 2 Stück
 per Stück a 0,90 €

10 Paar = 20 St.
7,00 €
per Stück a 0,35 € / 20
per Paar a 0,70 € / 10



T-Stecker / 60A Lipo-Stecker + Buchse
 = 1 Paar

25 Paar = 50 St.
 17,00 €
per Stück a 0,34 € / 50

50 Paar = 100 St.
 32,00 €
per Paar a 0,64 € / 50



T-Stecker

1 Stück  0,50 €

10 Stück a 0,40 €



 T-Buchse

1 Stück  0,50 €

50 Stück a 0,35 €

zum Einschrumpfen des Gehäuses: SR 13,0 K ist o.k., SR 15 : 5mm PAE, oder SR 16:4mm  K mit Kleber
für Kontakt und Kabel: SR 5,5 : 1,9mm, oder SR 6,4mm



T-Mini / Paar

Stecker und Buchse = 1 Paar
Stecker und Buchse sind hier gleich

a 0,60 € / Paar
a 0,50 € / 10 Paar

a 0,44 / 50 Paar

grün

 10 Paar   Stecker + Buchse

10 Paar = 5,00 €

50 Paar = 22,00 €

T-Mini-St

T Mini Stecker ist hier gleich Buchse

a 0,40 €
a 0,30 € / 10

a 0,25 / 25 per St.

T-Mini-Bu

T Mini Buchse ist hier gleich Stecker

a 0,40 €
a 0,30 / 10

a 0,22 / 100 per St

zum Einschrumpfen des Gehäuses: SR 6,4   besser SR 8,0 : 3,3mm     oder SR 9,0 : 3 K   mit Kleber
für Kontakt und Kabel: SR 3,2 mm / SR 4,0 mm

Preise + Versandkosten, 4,50 € in Deutschland

Original ULTRA DEANS Stecker (von MPX, JR) derzeit keine Abb., kein Angebot
von MPX waren sie im Angebot, sind aber 100% kompartibel zu den T-Steckern (60A) unserer Serie aus Polyamid nylonähnlichem Material, bzw. Ultra Deans “N” und  Typ “NC” mit Griffleiste von Nessel ab Nov. 2009



 XT 30   Steckverbinder, 2-polig im Gehäuse (ca. 30A), verpolsicher
hat  2,0 mm Goldstecker (slit) und Goldbuchse 14.05.2016



1 Paar

a 1,40 €







5 Paar



a 1,30 € / 5 P





10 Paar



a 1,20 € / 10 P





50 Paar



a 1,00 € / 10 P



     XT 60   Steckverbinder, 2-polig im Gehäuse (ca. 60A), verpolsicher
hat  3,5mm Goldstecker (slit) und Goldbuchse Serie 07-2013 im temperaturfesteren Gehäuse  13.07.2013

1 Paar   XT 60 (Polyamid)   1,60 €
1 Stecker + 1 Buchsen, oder anders gemischt
1 Stecker + 1 Buchsen = 2 Stück mix
per Paar a 1,60 € / 1

XT 60 Stecker + Buchse
als Paar oder einzeln lieferbar
  ockergelb, jetzt im temperaturfesteren Gehäuse (Polyamid mit Styrol)

Sommer Angebot der Neuen XT 60 Polyamid
10 Paar = 14,50 €

10 Paar  XT 60  (Polyamid)   14,50 €
10 Stecker + 10 Buchsen, oder anders gemischt
per Stück a 0,725 € / 20
per Paar a 1,45 € / 10

die neue Polyamid Serie  07-2013

50 Paar  65,00 €
per Paar   a 1,30 € / 50

a 0,80 €

XT 60 Stecker “N”

a 0,75 / 10

a 0,70 / 50

a 0,80 €

XT 60 Buchse “N”

a 0,75 / 10

a 0,65 / 100

zum Einschrumpfen: SR 15 : 5mm PAE, oder SR 16:4mm K  mit Kleber, SR 13,0 K ist zu knapp



   XT 90 Steckverbinder, 2-polig im Gehäuse (ca. 90A), verpolsicher     am Lager
hat  4,5mm Goldstecker (slit) und Goldbuchse, Gehäuse aus Polyamid und Epoxide, mit “LHS”  Löthalbschale

1 Paar 2,70 €
je 1 Stecker + Buchse

5 Paar   11,50 €
5 Stecker + 5 Buchsen
per Paar 2,30 € / 5

10 Paar  22,00 €
10 Stecker + 10 Buchsen
per Paar 2,20 € / 10

XT 90 Stecker a 1,40 €

 5 XT 90 Stecker
per Stecker  1,25 € / 5





XT 90 Buchse a 1,30 €

 5 XT 90  Buchse
per Buchse 1,15 € / 5

XT 90 lieferbar











XT 90 S Steckverbinder und Antiblitz Buchse, 2-polig im Gehäuse (ca. 90A),  am Lager
hat  4,5mm Goldstecker (slit) mit LHS und Kabelkappe und die Antiblitz Goldbuchse mit Kabelkappe und LHS,  mit “LHS”  Löthalbschale     XT 90 S  oder XT 90 AB            15.05.2016

1 Paar 4.90 €
je 1 Stecker + Buchse

5 Paar   23,00 €
5 Stecker + 5 Buchsen
per Paar 4,60 € / 5 Paar

10 Paar  44,00 €
5 Stecker + 5 Antiblitz Goldbuchsen
pr Peaar 4,40,00 € / 10Paar

XT 90 S Stecker
 a 1,50 €

5 St. XT 90 S Stecker
 a 1,40 € / 5

10 St. XT 90 S Stecker
 a 1,30 € / 10

XT 90 S Antiblitz Goldbuchse
 a 3,50 €

5 XT 90 S Antiblitz Goldbuchse
 a 3,40 € / 5

10 XT 90 S Antiblitz Goldbuchse
 a 3,20 € / 10



               XT 150 Steckverbinder
im Angebot als Stecker mit Gehäuse in rot, schwarz oder blau
und als Buchse mit Gehäuse in rot, schwarz oder blau, so können Sie sich selbst die
 XT 150 Paare zusammenstellen mit rot + schwarz, oder rot, schwarz und blau
der XT 150 ist ein 6mm geschlitzter “slit” Goldstecker,
für ca. 100 A, kurzzeit - Belastung bis 150 A     neuer Preis ab Mai 2016    billiger



  XT 150  Stecker + Gehäuse
1-polig  rot, sw oder blau

1 Stück  1,00 €

ab 10 Stück
a 0,90 € / 10



 XT 150  Buchse + Gehäuse
1-polig  rot, sw oder blau

1 Stück  1,00 €

ab 10 Stück
a 0,90 € / 10



   EC 3 Steckverbinder, 2-polig im Gehäuse (ca. 60A), verpolsicher
hat  3,5mm Lamellen Goldstecker und Goldbuchse  im temperaturfesteren Nylongehäuse  12.02.2016
Einlötvertiefung (Di = 3,4mm, Da = 4,8 mm hinten) 4qmm bis bedingt 6qmm Litze / Kabel
Goldbuchse selbst (Di = 3,5 mm, Da = 4,3 mm), ohne Querloch, mit Einsteck-Entüftungsloch

1 Paar 1,50 €

10 Paar  12 €

mit Lamellen Goldi’s

“EC 3”   Paar
das Paar besteht aus
1 TP “EC 3” Buchsengehäuse
 (3 mm Abstand)  und
.
+  2 Stück 3,5mm Goldbuchse
mit Einlötvertiefung
.
1 TP Steckergehäuse (Stift)
 (1 mm Abstand)  und
.
+ 2 St. 3,5mm Lamellen Goldstecker
mit Einlötvertiefung

a 1,50 € / Paar

a 1,30 € / 5 Paar

a 1,20 € / 10 Paar

a 1,10 € / 25 Paar

1 Paar   = 1,50 €

5 Paar   =   6,50 €

10 Paar  = 12,00 €

25 Paar  = 11,00 €

1 Stecker  0,80 €

“EC 3” Lamellen Goldstecker (Stift)
mit Einlötvertiefung
5 TP = 3,50 €
1 TP = 0,70 €

a  0,70 € / 10

a  0,60 € / 25

1 Buchse 0,70 €

“EC 3” Goldbuchse
mit Einlötvertiefung
5 TP   3,00 €
1 TP = 0,60 €

a  0,60 € / 10

a  0,50 € / 25









  EC 5  Steckverbinder, 2-polig im Gehäuse (ca. 100A), verpolsicher
hat  5,0mm Lamellen Goldstecker und Goldbuchse im temperaturfesteren Gehäuse  19.05.2013
mit Einlötvertiefung (Di = 5,0mm, Da = 6,4mm hinten) bis 8qmm Litze / Kabel
Goldbuchse selbst (Di = 5,0 mm, Da = 5.7 mm), ohne Querloch, mit Einsteck-Entüftungsloch

1 Paar 2,80 €

10 Paar  23 €

mit Lamellen Goldi’s
und Löthalbschale

“EC 5”   Paar
das Paar besteht aus
1 TP “EC 5” Buchsengehäuse
 (3 mm Abstand der Plastikteile)
.
+  2 Stück 5,0 mm Goldbuchse
mit Einlötvertiefung

1 TP Steckergehäuse (Stift)
 (1 mm Abstand der Plastikteile)
.
2 Stück  5,0 mm Lamellen Goldstecker
mit Einlötvertiefung

a 2,80 € / Paar

a 2,50 € / 5 Paar

a 2,30 € / 10 Paar

a 2,00 € / 25 Paar

1 Paar   = 2,80 €

5 Paar =  12,50 €

10 Paar  = 23,00 €

25 Paar  = 50,00 €

1 Stecker  1,50 €

“EC 5” Lamellen Goldstecker
(Stift 5,0 mm)
5 TP = 6,50 €
1 TP = 1,30 €

a  1,30 € / 10

a  1,20 € / 25

1 Buchse 1,30 €

“EC 5” Goldbuchse
(Buchse 5,0mm, Da = 6,2mm)
5 TP   6,00 €
1 TP = 1,20 €

a  1,20 € / 10

a  1,10 € / 25

Achtung: unsere “EC 3” und “EC 5” Steckverbinder haben Lamellen Goldstecker Typ “L”.
Die etwas billigere geschlitzte Ausführung bieten wir derzeit nicht an.

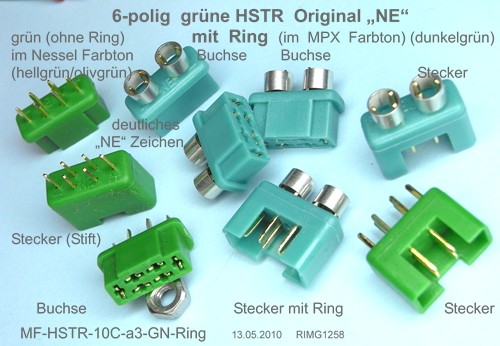

   6-polig HOCHSTROM STECKVERBINDER vom Original MPX
über die “V”-Typen  bis zu den “NESSEL”-Typen ”NE”
(in 4 Farben)


grösseres Bild siehe
MPX HOCHSTROMSTECKER Grossbild

Abb. ZUGENTLASTUNG-MPX-a3.jpg    und mehr Zubehör, gehe zu >Zubehör<

Abb.: ZUGENTLASTUNG-MPX-a3
Zugentlatungsplatine hier mit dem Original MPX HSTR, auch für die “NE” Typen von Nessel


Abb.: HSTR-gelb-08-b3
das eingeprägte “NE” ist deutlich erkennbar, ebenso das “+” und “-”
das Gehäusematerial der  “roten”, “gelben” und “grünen mit Ring” Typ “NE”  ist 2010 Nylon ähnlichem Material,
das Material der “olivgrünen”  HSTR Typ “NE” war ABS

Abb.: MF-HSTR-10C-a3-GN-Ring.jpg

links die olivgrünen Hochstromstecker aus der Serie “NE” sind ausverkauft, und 4 x die grünen Hochstromstecker und Buchse aus der Serie “NE” mit Ring

    Abb.: MF-T-STECKER-10A-a3.jpg

links: T-MINI Stecker Typ “B” in der Abb. ist es 1 Paar, bei den T-MINI sind Buchse und Stecker identisch
rechts: T-Stecker “N”  oder  60A LIPO Buchse
           in der Mitte der T-Stecker Typ “N” mit der Griffleiste, rechts davon die T-Buchse Typ “N” mit Griffleiste
Lieferung kann paarweise erfolgen, oder Stecker und Buchse in unterschiedlichen Stückzahlen.

Ende dieser Seite
