”ET” mit Einlötvertiefun
”LH” / “LHS” mit Löthalbschale
|
Auf dieser Seite finden Sie die: 15.11.2011
3,5 mm / 3,4 mm GOLDVERBINDER 1-polig,
GOLDSTECKER und GOLDBUCHSE geschlitzt oder Lamelle
|
|
|
|
auf dieser Seite finden Sie:
3,0 und 3,5 mm GOLDI im Bild
3,0 bis 3,5 mm Goldi im Bild b
3,5 mm Goldi im Bild L + S
3,5 mm slit Goldi im Bild L +NM
Anebot der 3,5mm Goldverbinder:
Lamelle 3,5 mm Goldstecker “S”
Lamelle 3,5 mm Goldstecker “L”
slit / geschlitzt 3,5 mm slit Goldi “NM”
Sommerangebot 3,5 mm slit Goldi “L”
3,5mm Goldstecker im Gehäuse, wie XT 60 und EC 3
gehe zu Mehrpolige/XT60 und EC 3
|
|
Dauerangebot 2011
10 TP = 10 Stecker + 10 Buchse 4,00 € 25 TP = 9,50 €
gehe zu: 3,5 mm slit Goldi “L”
3,5 mm (= 3,4mm) geschlitzter Goldstecker + Goldbuchse Typ “L”
10 TP = 10 Stecker + 10 Buchse 5,50 € 25 TP = 13,00 €
gehe zu: 3,5 mm Goldstecker “L”
3,5 mm Lamellen / Federkorb Goldstecker + Goldbuchse Typ “L”
|
|
Kompartibilität der Goldstecker ist o.k.,
Details: www.nessel.info >Goldverbinder<
|
|
Abb.: MF-STECKER-3-3,5mm-10A-a3.jpg
in der Abb.ist jeweils 1 TP liegend, das 2. TP stehend dargestellt
der Goldstecker mit Buchse slit Typ “L” ist im Juni Angebot 10 TP = 4,00€ 25 TP = 13,50 €
(1 TP ist ein Goldstecker und 1 Goldbuchse) |
|
die Bilder der Steckverbinder finden sie in gross, für DIN A4 auf www.MODELLBAU-ELEKTRONIK.net
direkt: http://www.modellbau-elektronik.net/Goldstecker/goldstecker.html#GOLDVERBINDER-BILDER
Abb. MF-STECKER-08-2mm-09-a3 18.05.2009 |
|
|
|
billiger für das deutsche Produkt 15.11.2011
3,5 mm Goldverbinder der Serie “S”, Goldstecker und Goldbuchse (Germany Produkt)
|
|
3,5mm Stecker
|
3,5mm Goldstecker verg., Lamelle
mit Querloch (Querbohrung) von 3,2mm
mit der “S” Lamelle St = 0,69g
|
a 0,70 €
|
a 0,60 / 10
|
a 0,58 /25
|
a 0,55 /100
|
|
3,5mm Buchse
|
3,5mm Goldbuchse “S”, vergoldet,
ohne Querloch
mit Einlötvertiefung. Bu = 0,68 g
|
a 0,30
|
a 0,27 / 10
|
a 0,25/25
|
a 0,22 /100
|
|
Teilpaar
3,5 “S”
|
besteht aus Goldstecker + Goldbuchse
Preis per Paar ! bzw. das Teilpaar = TP
|
a 1,00
|
a 0,85 /10
|
25 TP = 19,90 €
a 79,6ct/
/25
|
a 0,75 /100
|
|
Griff 3,5 rot
|
Griff in rot Kabelloch 5,0mm
Gehäuse Steckerteil 7,2 mm : 6,0 mm
Gehäuse Buchsenteil 5,8 mm : 5,2 mm
|
a 0,40
|
a 0,30/10
|
a 0,23 / 50
|
a 0,21 /100
|
|
Griff 3,5 klar
|
Griff transparent Kabelloch 5,0mm
|
a 0,40
|
a 0,30/10
|
a 0,23 / 50
|
a 0,21 /100
|
|
Typ “S”
|
10 TP = 10 Bu + 10 St “S” = 8,50 €
25 TP = 25 Bu + 25 St “S” = 19,90 €
|
25TP =
|
19,90 € =
|
79,6 ct / 25
|
07.09.09
|
|
diese 3,5mm Stecker mit Lamelle (mit eingeprägtem “S”) und Buchse
sind aus deutscher Fertigung, Typ “S”, wie neSSel
Die 3,5mm Goldis Serie “S” sind kompatibel zur Serie
“L”. Der 3,5mm Goldstecker “S” hat einen strammen Sitz in der 3,5mm Goldbuchse Serie “L”.
|
|

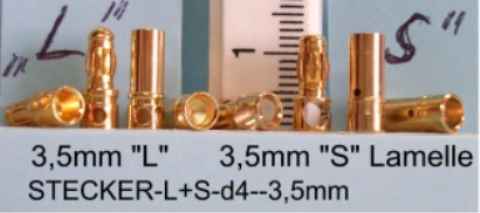

Abb.: STECKER-L+S-d4--3,5mm
Angebot für die neuen 3,5mm Typ “L” im Anschluss
die 3,5mm Goldbuchse ist etwas klein, sodass der 3,5mm Goldstecker Typ “S” einen festen Sitz in der “L”
Buchse hat (das wird bis 2009 geändert sein)
|
|
3,5 mm Goldverbinder der Serie “L”, Lamellen-Goldstecker und Goldbuchse (Produziert für NesseL)
der Goldstecker Typ “S” (Germany) hat in der “L” Buchse einen festen Sitz. 15.11.2011
|
|
Teilpaar 3,5 “L”
|
besteht aus Lamellen Goldstecker +
Goldbuchse Typ “L”
Preis per Paar, bzw. das Teilpaar = TP
|
a 0,80 €
|
a 0,55 / 10
|
25 TP = 13,00 €
a 0,52 / TP
|
a 0,49/ 100
|
|
3,5 mm St “L”
|
Goldstecker Typ “L” 0,69 g
mit 1 Querloch von 2,0 mm
|
a 0,50
|
a 0,45 / 10
|
a 0,42 25
|
a 0,37/ 100
|
|
3,5 mm Bu “L”
|
Goldbuchse Typ “L” 0,60 g
mit 1 Querloch von 2,0 mm
|
a 0,30
|
a 0,27 / 10
|
a 0,25 / 25
|
a 0,23 100
|
|
Griff lieferbar, oder die Sicherung mit SR 4,0mm / SR 4,8mm / SR 5,5 mm Schrumpfschlauch durchführen,
auch mit Kleber lieferbar
|
|
|
|
unter http://www.nessel.info/html/stecker.htm >Goldstecker< finden sie eine Liste über die Kompatibilität unserer Goldverbinder und andere Info’s zu anderen Bauteilen.
|
|
. 3,4mm = 3,5 mmn slit Goldstecker + Goldbuchse Typ “NM”
sind 100 % kompartibel zum 3,5mm Goldstecker mit Lamelle und Buchse Typ “S”.
Der 3,4mm geschlitzte = slit Goldstecker ist offiziele auch ein 3,5mm Goldstecker. Um Missverständnisse bei der Bestellung zu vermeiden, sind die geschlitzten in der Vergangenheit als 3,4mm bezeichnet.
15.11.2011
|
|
Teilpaar 3,5 “NM”
|
3,4mm geschlitzt Goldstecker + Goldbuchse Typ “NM”, kompatibel zu 3,5mm Typ “S”
|
a 0,80 €
|
a 0,70 / 10
|
25 TP 16,50€
|
a 66 ct /25
|
|
3,5 mm Stecker “NM”
|
3,5mm Goldstecker, geschlitzt, vergoldet
Bestellnr.
|
a 0,50
|
a 0,45 / 10
|
a 0,42 /25
|
a 0,38 /100
|
|
3,5 mm Buchse “L”
|
3,5 mm = 3,5 mm Goldbuchse, mit Einlötvertiefung Typ “S” od. “L” wird geliefert
|
a 0,30
|
a 0,27 / 10
|
a 0,25 / 25
|
a 0,22 /100
|
|
|
10 TP = 10 Bu + 10 St = 8,50 € Typ “NM”
|
25TP =
|
16,50 € =
|
66 ct / 25
|
24.05.2010
|
|
Griff lieferbar vom Typ “S”, oder die Sicherung mit SR 4,0mm / SR 4,8mm / SR 5,5 mm Schrumpfschlauch durchführen, auch mit Kleber lieferbar
|
|
Abb.: Stecker-L+S-h4-3,4mm.jpg entfernt
Abb.: 00-bc-STECKER-3,4
die aktuelle Bezeichnung für die 3,4mm slit Stecker ist auch 3,5 mm slit |
|
Dauerangebot 2011
“L”
3,5mm geschlitzte Goldstecker + Goldbuchse Typ “L” 19.02.2011
sind 100 % kompatibel zum 3,5mm Goldstecker mit Lamelle und Buchse Typ “S” und Typ “L”.
Der 3,5mm geschlitzte Goldstecker wurde in der Vergangenheit von uns gern als 3,4mm Goldstecker bezeichnet, um Bestellverwechslungen vorzubeugen. Bei der Bestellung bitte slit oder Lamelle bei Typ “L”
angeben.
Der 3,5mm geschlitzte Goldverbinder Typ “L” ist ca. 2 mm länger als die aus der Serie “NM”
Die 3,5mm geschlitzten Goldsetcker sind kompatibel zu den anderen der 3,5 mm / 3,4 mm Serie.
|
|
Teilpaar 3,5 “L”
|
3,5mm geschlitzt Goldstecker + Goldbuchse Typ “L” Preis per Teilpaar
25 St + Bu Typ “L” 13,50 € = 54 ct / TP
|
a 0,80 €
|
a 0,55 / 10
|
a 0,54 / 25
|
a 0,49 / 100
|
|
Teilpaar 3,5 mm slit Typ “L”
|
3,4mm / 3,5mm geschlitzt Goldstecker + Goldbuchse Typ “L” Preis per Teilpaar
|
a 0,60 €
|
10 TP = 4,00 €
|
25 TP = 9,50 €
(1TP=0,38€)
|
100 TP = 34,00 €
|
|
3,5 mm Goldstecker “L”
|
Goldstecker geschlitzt Typ “L” 1,07g
|
a 0,50 €
|
a 0,45 / 10
|
a 0,39 / 25
|
a 0,37 /100
|
|
3,5 mm Goldbuchse “L”
|
Goldbuchse Typ “L” 0,62 g
|
a 0,30 €
|
a 0,25 / 10
|
a 0,20 / 25
|
a 0,18 /100
|
|
kein Griff lieferbar, Sicherung mit SR 4,8mm SR 4,0 mm oder SR 5,5 mm Schrumpfschlauch
oder mit Kleber
|
|
Ende dieser Seite
|
|
